Anviloy? 高性能模具解決方案
ANVILOY?是由美國前鎢生產商CMW及其合作伙伴WELDSTONE集團的金屬專家團隊獨家開發的鎢基合金品牌。如今，WELDSTONE集團是ANVILOY?產品的獨家生產商和品牌所有者。ANVILOY?產品由WELDSTONE及其位于佛羅里達州的美國姐妹公司Astaras, Inc.經銷。壓鑄行業最常用的高科技材料是ANVILOY?1050、ANVILOY?1150和ANVILOY?1350.
ANVILOY?的特點
- 高抗稀釋性
- 高溫下高硬度
- 高溫下高強度
- 優異的導熱性
- 優異的抗回火性能
- 易形成分離層
- 易加工
ANVILOY?的優勢
- 減少腐蝕和侵蝕
- 增加成型穩定性
- 提高尺寸穩定性
- 加快散熱
- 最大限度地減少熱振
- 減少粘連
- 造型多樣
ANVILOY?的成效
優化耐磨性
- 沖蝕保護
- 腐蝕保護
- 釬焊保護
- 粘連保護
優化熱學性能
- 增強導熱以避免氣孔
- 增強導熱以減小枝晶間距
- 增強導熱以縮短周期時間
- 增強導熱以優化充型
優化產品成本
- 縮短周期時間
- 延長模具壽命
- 減少維修時間
優化鑄件質量
- 優化鑄件機械性能
- 優化鑄件表面質量
- 減少鑄件氣孔
Anviloy? 產品

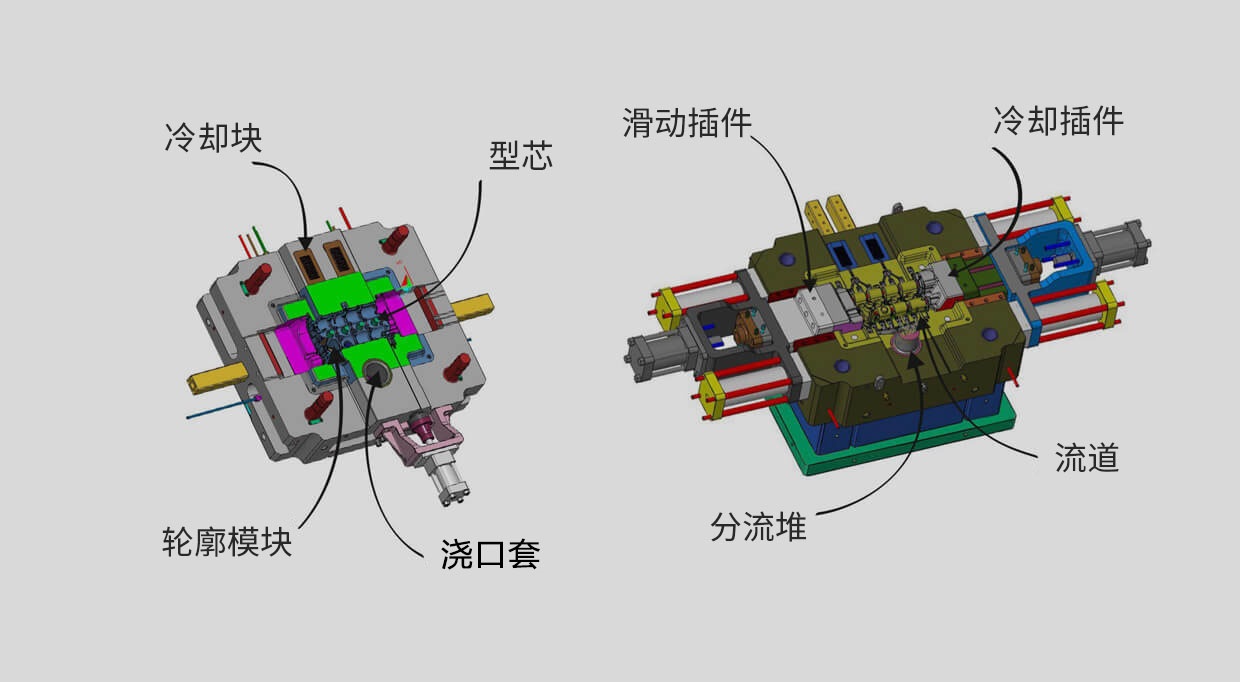

典型的Anviloy?產品包括冷卻鑲件、耐磨鑲件、澆口襯套和澆口柱.
Anviloy? 性能參數
| 硬度 [HV10] |
密度 [g/cm³] |
拉伸強度 Rm [MPa] |
延伸率 A5 [%] |
屈服強度 Rp0.2 [MPa] |
楊氏模量 (20 °C) [GPa] |
熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
導熱系數 (20 ° - 400 °C) [W/mK] |
|
|---|---|---|---|---|---|---|---|---|
| Anviloy? 1050 | 300 | 17,0 | > 900 | > 20 | 600 | 330 | 6,2 | 70 |
| Anviloy? 1150 | 350 | 17,3 | 965 | > 10 | 640 | 360 | 5,6 | 65 |
| Anviloy? 1350 | 310 | 18,7 | 920 | > 10 | 620 | 370 | 5,1 | 90 |
| EN/DIN1.2344 AISI H13 | 380-480 | 8±0,1 | 1230-1570 | bis zu 40 | ~1200 | 210 | 11 | 23 |
| EN-GIS-500-7 | 180-230 | 7,1±0,1 | 500 | 7 | 320 | 169 | 12,5 | 35,2 |
| Anviloy? 1050 | |
|---|---|
| 硬度 [HV10] |
300 |
| 密度 [g/cm³] |
17,0 |
| 拉伸強度 Rm [MPa] |
> 900 |
| 延伸率 A5 [%] |
> 20 |
| 屈服強度 Rp0.2 [MPa] |
600 |
| 楊氏模量 (20 °C) [GPa] |
330 |
| 熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
6,2 |
| 導熱系數 (20 ° - 400 °C) [W/mK] |
70 |
| Anviloy? 1150 | |
|---|---|
| 硬度 [HV10] |
350 |
| 密度 [g/cm³] |
17,3 |
| 拉伸強度 Rm [MPa] |
965 |
| 延伸率 A5 [%] |
> 10 |
| 屈服強度 Rp0.2 [MPa] |
640 |
| 楊氏模量 (20 °C) [GPa] |
360 |
| 熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
5,6 |
| 導熱系數 (20 ° - 400 °C) [W/mK] |
65 |
| Anviloy? 1350 | |
|---|---|
| 強度 [HV10] |
310 |
| 密度 [g/cm³] |
18,7 |
| 拉伸強度 Rm [MPa] |
920 |
| 延伸率 A5 [%] |
> 10 |
| 屈服強度 Rp0.2 [MPa] |
620 |
| 楊氏模量 (20 °C) [GPa] |
370 |
| 熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
5,1 |
| 導熱系數 (20 ° - 400 °C) [W/mK] |
90 |
| EN/DIN1.2343 AISI H13 | |
|---|---|
| 強度 [HV10] |
380-480 |
| 密度 [g/cm³] |
8±0,1 |
| 拉伸強度 Rm [MPa] |
1230-1570 |
| 延伸率 A5 [%] |
bis zu 40 |
| 屈服強度 Rp0.2 [MPa] |
~1200 |
| 楊氏模量 (20 °C) [GPa] |
210 |
| 熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
11 |
| 導熱系數 (20 ° - 400 °C) [W/mK] |
23 |
| EN-GIS-500-7 | |
|---|---|
| 強度 [HV10] |
180-230 |
| 密度 [g/cm³] |
7,1±0,1 |
| 拉伸強度 Rm [MPa] |
500 |
| 延伸率 A5 [%] |
7 |
| 屈服強度 Rp0.2 [MPa] |
320 |
| 楊氏模量 (20 °C) [GPa] |
169 |
| 熱膨脹系數 (20 ° - 400 °C) [* 10?⁶ ¹?K] |
12,5 |
| 導熱系數 (20 ° - 400 °C) [W/mK] |
35,2 |

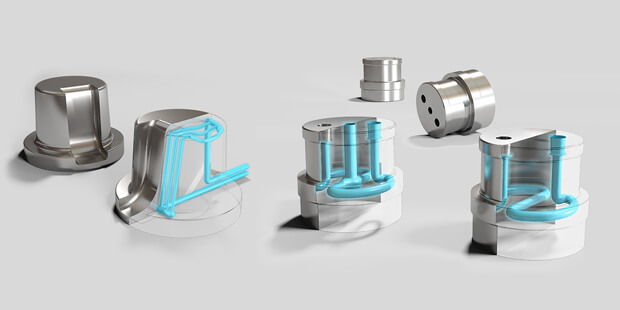

Anviloy? 3D
Anviloy? 3D是一種有內部復雜冷卻管道的Anviloy?產品。之前，這種產品只能通過增材制造或者3D打印實現.
通過結合隨形冷卻Anviloy? 3D產品和導熱系數比模具鋼高4倍的Anviloy?產品，設計出擁有驚人冷卻速率的產品.
- 超高的冷卻速率
- 顯著提高耐磨性能
- 顯著減少粘連

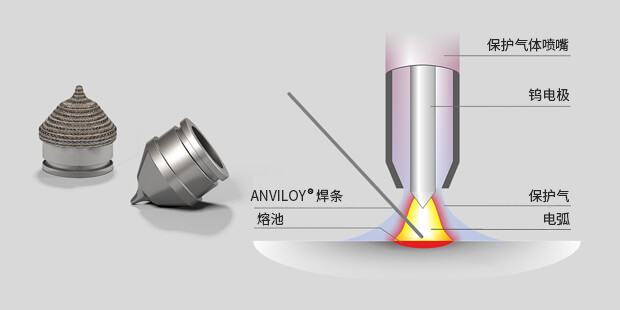

Anviloy? Weld Rod
Anviloy?焊條可以制作成棒狀或者盤絲。用于修復、增強或者涂覆模具鋼或Anviloy?產品。也可用來焊接Anviloy?產品，如螺栓或者鑲塊.
Anviloy?焊條或者焊絲可以用簡單的氬弧焊融化并應用于工件上.
- 顯著增強耐磨性
- 減少粘連
- 修復產品延長使用壽命

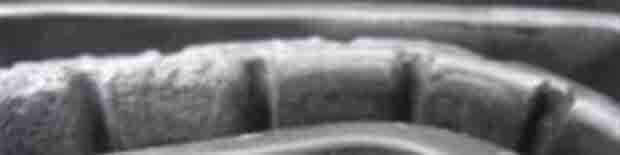

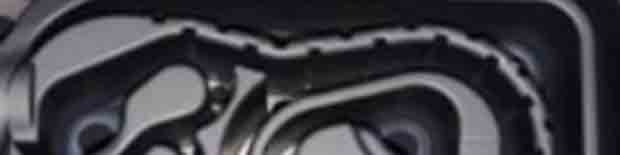

Anviloy? C
Anviloy? C是經過特殊表面處理的Anviloy?產品。這種復雜的處理制造了一個非常硬的表面，且沒有任何幾何變形。硬度可提高6倍以上，對導熱系數無任何負面影響.
硬度大幅度提高的結果是耐磨性顯著提高，粘著顯著減少.
- 顯著提高硬度
- 顯著提升耐磨
- 顯著減少粘連
機加工建議
車削
-
使用ISO機械切割KO5-K20中的硬質合金制成的常用刀具能夠完成所有的車削工作，包括內徑和外徑的車削。使用硬質合金車削刀具進行無導面切削時,將前角設置為6°,后角設置為6°-12°。切削時,前刀面最好選擇無斜面斷削槽。切割速度達到80-120米/分,且能夠?qū)崿F(xiàn)高速旋轉。此道工序無需冷卻劑.
鉆孔
-
選擇高速鋼(NR.1.3342 or 1.3343為宜)或ISO機械切割K10硬質合金制成的鉆頭。鉆頭頂錐角應為120°。根據刀具材料的不同,切削速度從20米/分-80米/分不等。當不使用冷卻劑時,高速鋼制成的鉆頭需要經常通風,防止鉆頭刃口溫度超過550℃.
銑削
-
選擇ISO機械切割K10-K20/P20-P30硬質合金制成的正轉位刀片頭為宜。主偏角為80°,可轉位刀片的副偏角為6°-10°。同樣設定斜角為6°。銑削速度最好為80-120米/分鐘，可實現高速銑削。此道工序，無需冷卻劑.
磨削
-
使用鎢合金瓷性碳化硅砂進行磨削。粒度為50-120，研磨盤硬度應為H-K。對磨削區進行研磨盤冷卻和碎片清理時，必須用強冷卻劑噴射沖洗。冷卻劑可以是水和工業添加劑的混合物.
電火花加工(EDM)
-
一般來說,所有這里提到的金屬都可以采用電火花加工。加工這些高熔點金屬時,必須使用高熔點電極材料。在此建議從威爾斯通訂購Tucomet? 80或W90NiCu作為陰極電極使用.
粘合
-
所有的Anviloy? 合金都可以實現釬焊?？梢允褂勉y焊條8427在840℃或者8449在690℃高溫下進行釬焊。在某些特殊情況下Anviloy? 產品也可以通過摩擦焊接與鋼、銅、鋁及其合金結合.
修復
-
Anviloy? 產品可以用Anviloy? 焊條修復。Anviloy? 焊條是一種以鎢為基體的氬弧焊用填充材料,通常是焊條或焊絲。用來修復裂紋,斷裂和沖蝕.
